伸缩蝶阀外形尺寸、法兰尺寸和螺栓孔尺寸

栏目：技术前沿 发布时间：2019-08-23

  伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，自力式阀门则牌全开状态。 此阀一般水平安装。



伸缩蝶阀结构特点：

伸缩蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。伸缩蝶阀处于完全开启位置时，伸缩蝶阀厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。伸缩蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

伸缩蝶阀采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。 如果要求伸缩蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。伸缩蝶阀的结构原理尤其适合制作大口径阀门。伸缩蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的伸缩蝶阀有对夹式蝶阀、手动法兰式伸缩蝶阀、对焊式蝶阀三种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间；法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上；对焊式蝶阀的两端面与管道焊接连接。蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。

3、流量特性趋直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、密封件可更换，且密封可靠达到双向密封。　

6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

7、该阀可设计成法兰连接和对夹连接。

8、驱动方式可选择手动、电动或气动。



伸缩蝶阀采用标准

设计标准:GB/T12238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

压力试验:GB/T13927-1992;JB/T9092-1999



伸缩蝶阀工作原理

伸缩蝶阀是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调节流体通道的一种阀门。伸缩蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。

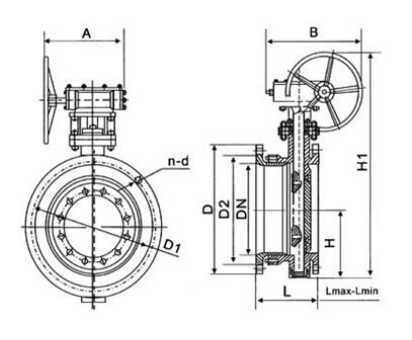

伸缩蝶阀结构图

伸缩蝶阀主要技术参数：

公称通径

DN（mm）

50～2000

公称压力

PN（MPa）

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用温度

≤80℃

适用介质

空气、水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。



伸缩蝶阀主要零件材质

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

橡胶、聚四氟、聚内脂、不锈钢

阀杆

2Cr13、不锈钢、铬钼钢

伸缩管

铸铁、铸钢、不锈钢、铬钼钢

填料

柔性石墨



伸缩蝶阀外形尺寸、法兰尺寸和螺栓孔尺寸

<label id="w3nrz"></label>

          • <span id="w3nrz"></span>
          <thead id="w3nrz"></thead>
          公称 通径
          外形尺寸(参考值)
          法兰尺寸和螺栓孔尺寸(标准值)
          H
          H1
          设计最 大长度
          设计最 小长度
          设计 长度
          A
          B
          0.6MPa
          1.0MPa
          1.6MPa
          毫米
          D
          D1
          D2
          n-d
          D
          D1
          D2
          n-d
          D
          D1
          D2
          n-d
          50
          80
          309
          186
          156
          171
          180
          200
          140
          110
          88
          4-14
          165
          125
          99
          4-18
          165
          125
          99
          4-18
          65
          95
          337
          190
          160
          175
          180
          200
          160
          130
          108
          4-14
          185
          145
          118
          4-18
          185
          145
          118
          4-18
          80
          98
          347
          198
          166
          182
          180
          200
          190
          150
          124
          4-18
          200
          160
          132
          8-18
          200
          160
          132
          8-18
          100
          114
          373
          228
          188
          208
          180
          200
          210
          170
          144
          4-18
          220
          180
          156
          8-18
          220
          180
          156
          8-18
          125
          128
          405
          240
          201
          220
          180
          200
          240
          200
          174
          8-18
          250
          210
          184
          8-18
          250
